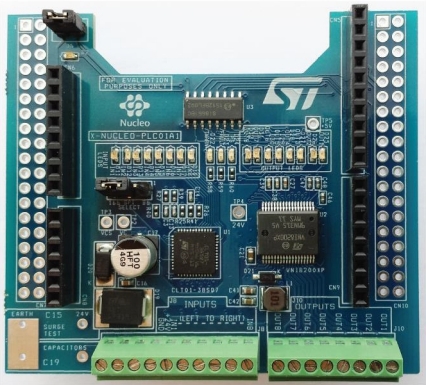

X-NUCLEO-PLC01A1

X-NUCLEO-PLC01A1是工业输入/输出评估板，它通过PLC（可编程逻辑控制器）功能子集扩展了STM32 Nucleo板的功能。它与Arduino UNO R3连接器布局兼容，并且围绕VNI8200XP（固态继电器）和CLT01-38SQ7（八位数字终端数组）设计。 X-NUCLEO-PLC01A1通过SPI外设与STM32 MCU连接。此外，它配备了一组诊断和活动LED，以方便应用程序调试。它可以接受其他STM32插入式扩展板，以进一步扩展STM32 Nucleo板的功能。

X-NUCLEO-PLC01A1结合X-CUBE-PLC1软件包，可以快速评估板上执行一组基本PLC操作的IC。 X-NUCLEO-PLC01A1并非旨在评估单个器件的完整规格。 VNI8200XP包含高级保护和故障检测功能。 CLT01-38SQ7在工业操作条件下提供保护和隔离，并为八个输入信道中的每个信道提供“无能耗”状态指示，具有最小的功耗；它设计用于需要通过IEC61000-4-2 8 kV和15 kV测试标准的情况。 CLT01-38SQ7和VNI8200XP均旨在满足最常见的工业要求（即IEC61000-4-2，IEC61000-4-4，IEC61000-4-5或IEC61131-2）;要进一步评估它们，请访问www.st.com上的单产品评估板。

  大大通精彩博文    X-NUCLEO-PLC01A1工业输入/输出评估板的主要组件介绍

• 在STM32 Nucleo上启用PLC（可编程逻辑控制器）功能子集
• 具有CLT01-38SQ7高速保护的数字终端数组的8x输入
• 带有VNI8200XP高端固态继电器的8x输出
• 状态LED：故障，热，电源
• IO（输入/输出）活动LED 24 V电源
• 免费的全面开发固件库和与STM32Cube固件兼容的示例
• 与STM32 Nucleo板兼容
• 与Arduino UNO R3连接器兼容
• 符合RoHS
